ฐานราก ตอม่อ และคานคอดิน ทำหน้าที่อย่างไร ตรวจตอนไหน

บทความเรื่องบ้าน / ความรู้การก่อสร้างบ้าน

งานฐานรากเป็นส่วนที่รับและส่งถ่ายแรงจากอาคารลงสู่ดินหรือเสาเข็ม เมื่อกลบดินแล้วหลายจุดจะตรวจได้ยาก การเข้าใจชื่อส่วนประกอบและช่วงเวลาตรวจช่วยให้เจ้าของบ้านติดตามงานได้ตรงประเด็น โดยขนาด เหล็กเสริม และรายละเอียดรอยต่อทั้งหมดต้องยึดแบบที่วิศวกรออกแบบให้กับบ้านหลังนั้น

รู้จักเส้นทางรับแรงโดยไม่สับสนชื่อชิ้นส่วน

ฐานรากอาจเป็นฐานที่ถ่ายแรงลงดินโดยตรง หรือเป็นฐานหัวเสาเข็มที่กระจายแรงไปยังกลุ่มเสาเข็ม ส่วนตอม่อเป็นชิ้นส่วนแนวดิ่งช่วงล่างที่เชื่อมต่อกับโครงสร้างตามรายละเอียดแบบ คานคอดินมักอยู่บริเวณระดับล่างของอาคาร แต่หน้าที่จริงว่าจะรับผนัง เชื่อมฐาน หรือทำงานร่วมกับส่วนใดต้องอ่านจากแบบโครงสร้าง

เจ้าของบ้านควรขอให้วิศวกรชี้ผังว่าฐานแต่ละหมายเลขอยู่ตรงไหนและรองรับส่วนใดของบ้าน การเห็นว่าฐานสองจุดมีขนาดต่างกันไม่ได้แปลว่าจุดหนึ่งทำผิดเสมอไป เพราะแรงที่รับและเงื่อนไขแต่ละตำแหน่งอาจต่างกัน อย่าใช้การเทียบด้วยสายตากับบ้านข้างเคียงตัดสินรายละเอียดที่ควรมีการคำนวณรองรับ

ตรวจผลสำรวจและสภาพพื้นที่ก่อนผูกเหล็ก

ก่อนเริ่มฐานรากต้องยืนยันตำแหน่งแนวเสา ระดับ และผลตรวจเสาเข็มกรณีใช้ฐานเสาเข็ม หากพบตำแหน่งจริงคลาดจากแบบให้วิศวกรพิจารณาก่อนเดินงานต่อ ผู้รับเหมาควรส่งข้อมูลสภาพหลุมขุด น้ำที่พบ และพื้นที่รองรับตามวิธีทำงานที่อนุมัติ เพื่อให้ผู้ควบคุมตรวจความพร้อม

งานขุดมีเรื่องความมั่นคงของขอบหลุมและอาคารข้างเคียง จึงต้องใช้แผนป้องกันที่เหมาะกับพื้นที่ เจ้าของบ้านไม่ควรลงไปสำรวจหลุมเอง ให้ผู้รับผิดชอบจัดจุดตรวจหรือภาพถ่ายที่เห็นรายละเอียดได้ หากฝนทำให้สภาพหลุมเปลี่ยนหลังตรวจแล้ว ต้องให้ทีมตรวจความพร้อมซ้ำก่อนดำเนินงานขั้นถัดไป

ใช้รายการตรวจเหล็กและแบบหล่อก่อนเท

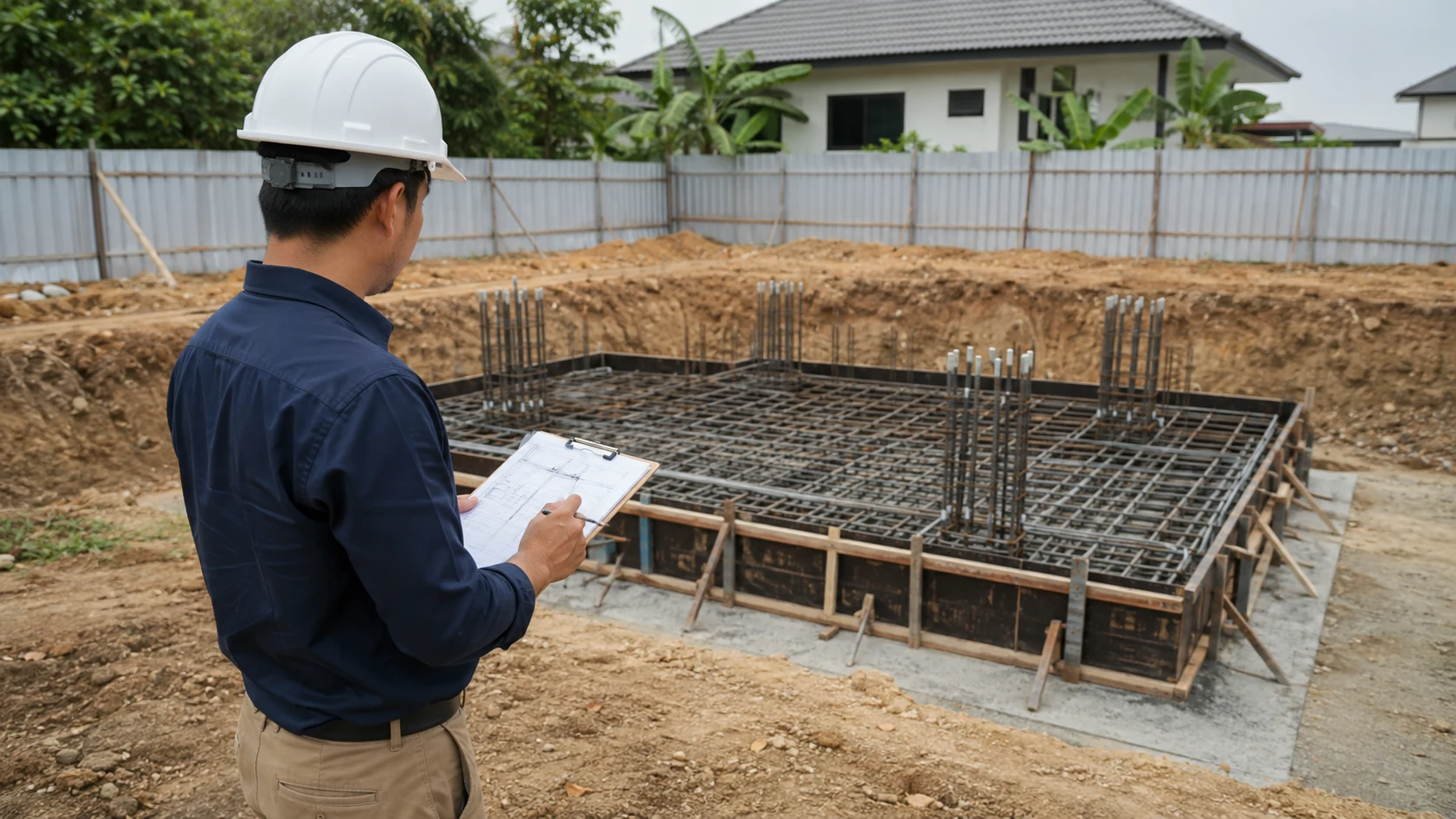

ผู้ควบคุมควรตรวจหมายเลขฐาน ขนาดและระดับแบบหล่อ ชนิด ขนาด จำนวน และตำแหน่งเหล็กเสริม รวมถึงเหล็กเดือยต่อเสาหรือตอม่อ ระยะหุ้ม และรายละเอียดรอยต่อให้ตรงแบบ การตรวจควรทำขณะที่ยังเห็นทุกด้านและแก้ได้ ไม่รอให้รถคอนกรีตมาถึงจนมีแรงกดดันต้องรีบเท

แบบตรวจที่ดีมีช่องผลตรวจ รายการแก้ไข ผู้รับผิดชอบ และการยืนยันหลังแก้ ภาพถ่ายควรมีป้ายหมายเลขตำแหน่งหรือจุดอ้างอิงให้รู้ว่าเป็นฐานใด หากถ่ายเฉพาะภาพระยะใกล้เหล็กโดยไม่มีบริบท อาจย้อนพิสูจน์ไม่ได้ว่ารายละเอียดที่เห็นอยู่ตรงไหนของบ้าน

อ่านเพิ่มเติม: FHWA: แนวทางตรวจเหล็กเสริมและชิ้นส่วนฝังให้ตรงแบบ

ประสานท่อและงานฝังก่อนปิดคอนกรีต

ให้ทีมโครงสร้างและงานระบบตรวจตำแหน่งท่อ ช่องเปิด และชิ้นส่วนฝังที่อยู่ใกล้ฐานหรือคานร่วมกันตั้งแต่ก่อนเท โดยระบุในแบบประสานงานว่าอะไรผ่านได้ อะไรต้องเปลี่ยนแนว และอะไรต้องออกแบบรายละเอียดเพิ่มเติม การวางท่อให้พ้นเหล็กด้วยการตัดเหล็กหรือเจาะคานภายหลังอาจกระทบโครงสร้าง

ตัวอย่างเช่น แนวท่อน้ำทิ้งจากห้องน้ำไปบ่อพักพบคานคอดินขวาง ทีมต้องตรวจระดับ ความลาด และเส้นทางใหม่กับผู้รับผิดชอบ ไม่เลือกเจาะตามจุดที่เดินท่อสั้นที่สุด เจ้าของบ้านควรขอข้อสรุปเป็นแบบหรือรายละเอียดอนุมัติ และตรวจว่าช่างทุกฝ่ายได้รับฉบับเดียวกันก่อนเริ่มงาน

วางแผนเท บ่ม และตรวจก่อนกลบ

การนัดเทฐานรากควรมีแผนส่งคอนกรีต การเข้าถึง วิธีเทและทำให้แน่น ผู้ตรวจคุณภาพ และวิธีบ่มที่เหมาะกับงาน ระหว่างเทผู้ควบคุมต้องติดตามการเคลื่อนของแบบและเหล็กตามแผนตรวจ ไม่ถือว่าผ่านก่อนเทแล้วจะไม่ต้องตรวจระหว่างทำงานอีก

เมื่อถอดแบบในเวลาที่ผู้รับผิดชอบอนุญาต ให้ตรวจสภาพผิว รูพรุน รอยร้าว หรือความผิดปกติตามขั้นตอนโครงการ หากพบต้องบันทึกและให้วิศวกรประเมินแนวทางก่อนซ่อมปิดผิว การกลบดินควรทำหลังรายการตรวจที่จำเป็นผ่านแล้ว รวมถึงงานระบบหรือการป้องกันอื่นที่กำหนดไว้ในแบบ

เก็บข้อมูลใต้ดินไว้ใช้ตลอดอายุบ้าน

ก่อนกลบควรเก็บผังตำแหน่งจริง ระดับที่สำคัญ ภาพฐานและคานแต่ละบริเวณ ผลตรวจเหล็ก เอกสารคอนกรีต และรายการแก้ไข พร้อมแยกภาพท่อและบ่อพักที่เกี่ยวข้อง ข้อมูลเหล่านี้ทำให้เจ้าของบ้านทราบสิ่งที่ซ่อนอยู่ใต้พื้นเมื่อมีงานสวน ทางเดิน หรือปรับปรุงในอนาคต

ควรผูกการตรวจรับงวดกับทั้งปริมาณงานที่ทำและเอกสารตามสัญญา เช่น งานฐานรากเสร็จพร้อมบันทึกตรวจและรายการค้างที่ตกลงกัน การจ่ายตามภาพรวมว่างานถูกกลบเรียบร้อยแล้วอาจทำให้ติดตามหลักฐานที่ขาดได้ยาก การจัดแฟ้มตั้งแต่ต้นช่วยลดความขัดแย้งโดยไม่ต้องเพิ่มขั้นตอนซับซ้อน

เช็กลิสต์นำไปใช้

• ตำแหน่งฐานและระดับอ้างอิงตรงกับแบบล่าสุด
• ตรวจผลเสาเข็มและรายการผิดปกติก่อนเริ่มฐาน
• ตรวจเหล็ก แบบหล่อ และชิ้นส่วนฝังครบก่อนเท
• แนวท่อและช่องเปิดผ่านการประสานกับวิศวกร
• ตรวจสภาพคอนกรีตและปิดรายการแก้ก่อนกลบ
• เก็บภาพพร้อมหมายเลขตำแหน่งและผังงานใต้ดิน

คำถามที่พบบ่อย

ฐานรากใหญ่กว่าเดิมย่อมแข็งแรงกว่าใช่ไหม

ไม่ควรสรุปจากขนาดอย่างเดียว การรับแรงขึ้นกับระบบทั้งหมด รวมถึงดิน เสาเข็ม เหล็ก และรอยต่อ การเปลี่ยนขนาดต้องให้วิศวกรตรวจและออกแบบรายละเอียดให้สัมพันธ์กัน

พบรูพรุนหลังถอดแบบให้ช่างฉาบปิดได้เลยไหม

ควรบันทึกตำแหน่งและให้ผู้ควบคุมหรือวิศวกรประเมินก่อน เพราะต้องแยกข้อบกพร่องผิวกับปัญหาที่ลึกกว่า วิธีซ่อมและการตรวจรับควรเหมาะกับสภาพจริง

กลบดินแล้วจึงส่งรูปงานฐานรากได้ไหม

รูปที่จำเป็นควรถ่ายก่อนกลบและจัดส่งตามจุดตรวจ หากรอจนปิดงานแล้วอาจไม่เหลือมุมที่เห็นรายละเอียด ควรตกลงรายการภาพและเอกสารไว้ก่อนเริ่มงาน
