วางผังบ้านคือการย้ายตำแหน่งจากแบบลงสู่ที่ดินจริง ทั้งตำแหน่งอาคาร แนวเสา และระดับอ้างอิง งานช่วงนี้ดูเหมือนมีเพียงไม้ผังกับเชือก แต่ความคลาดเคลื่อนอาจกระทบตั้งแต่เสาเข็มไปจนถึงที่จอดรถและทางระบายน้ำ เจ้าของบ้านจึงควรมีจุดตรวจร่วมกับผู้ออกแบบและผู้ควบคุมงานก่อนเริ่มงานที่แก้ไขยาก
แยกแนวเขตที่ดินออกจากแนวอาคาร
แนวรั้วเดิมไม่ได้ยืนยันแนวเขตกรรมสิทธิ์เสมอไป ก่อนกำหนดตำแหน่งบ้านให้รวบรวมโฉนด เอกสารรังวัด และข้อมูลหมุดหลักเขตที่ตรวจสอบได้ หากตำแหน่งไม่ชัดหรือมีข้อโต้แย้งกับพื้นที่ข้างเคียง ควรให้ผู้เกี่ยวข้องดำเนินการตรวจสอบแนวเขตให้ยุติก่อน ทีมก่อสร้างไม่ควรใช้การคาดจากรั้วหรือต้นไม้แทนข้อมูลรังวัด
เมื่อทราบแนวเขตแล้ว ผู้ออกแบบจึงตรวจตำแหน่งอาคารกับผังบริเวณที่ใช้ก่อสร้าง โดยพิจารณาระยะจากขอบที่ดิน ถนน ทางเข้า และองค์ประกอบอื่นร่วมกัน เจ้าของบ้านควรขอให้ทีมชี้บนพื้นที่จริงว่าแต่ละแนวอ้างอิงจากจุดใด เพื่อแยกให้ออกระหว่างขอบที่ดิน ขอบผนัง แนวศูนย์กลางเสา และขอบชายคา
ใช้แบบฉบับเดียวกันทั้งทีม
เริ่มจากตรวจเลขที่แบบ วันที่แก้ไข และผู้อนุมัติให้ตรงกันทั้งผังบริเวณ ผังฐานราก และผังสถาปัตยกรรม หากมีการขยับบ้านหรือเปลี่ยนขนาดห้องหลังคุยกับผู้รับเหมา ต้องส่งให้ผู้ออกแบบตรวจผลกระทบและออกเอกสารแก้ไขก่อนนำไปวางผัง การรับรู้ด้วยวาจาของช่างคนหนึ่งไม่ได้หมายความว่าทุกฝ่ายใช้ข้อมูลล่าสุดแล้ว
ให้ทีมกำหนดชื่อแนวกริด เช่น แนวตัวอักษรและตัวเลข ตามที่แสดงในแบบ พร้อมทำรายการจุดที่ต้องตรวจ เช่น จุดตัดแนวเสามุมอาคาร จุดอ้างอิงบันได และบริเวณที่ต่อกับโรงจอดรถ ถ้าพบตัวเลขขัดกันระหว่างสองแผ่น ควรออกคำถามถึงผู้ออกแบบและบันทึกคำตอบ แทนการเลือกตัวเลขที่ทำงานสะดวกกว่า
กำหนดระดับอ้างอิงก่อนคิดเรื่องความสูงพื้น
นอกจากตำแหน่งแนวราบ ทีมสำรวจต้องกำหนดจุดระดับอ้างอิงที่มั่นคงและมีบันทึกว่าใช้ค่าใด ระดับพื้นบ้าน ถนน ท่อระบายน้ำ และลานภายนอกควรถูกอ่านบนระบบอ้างอิงเดียวกัน การบอกว่าพื้นสูงกว่าดินเท่าไรอาจทำให้เข้าใจไม่ตรงกันหากดินถูกถมหรือขุดภายหลัง
ให้ผู้ออกแบบอธิบายเส้นทางน้ำจากตัวบ้านสู่จุดระบายปลายทาง รวมถึงทางลาดรถและประตูรั้วด้วย บ้านที่ยกพื้นสูงขึ้นอาจต้องปรับความยาวทางลาดหรือระดับพื้นที่รอบบ้านตามไปด้วย การเลือกระดับจึงควรอาศัยข้อมูลพื้นที่จริงและข้อกำหนดที่เกี่ยวข้อง ไม่ใช้ความสูงจากบ้านตัวอย่างเป็นคำตอบสำเร็จรูป
ตรวจแนวผังด้วยหลักฐานที่อ่านย้อนหลังได้

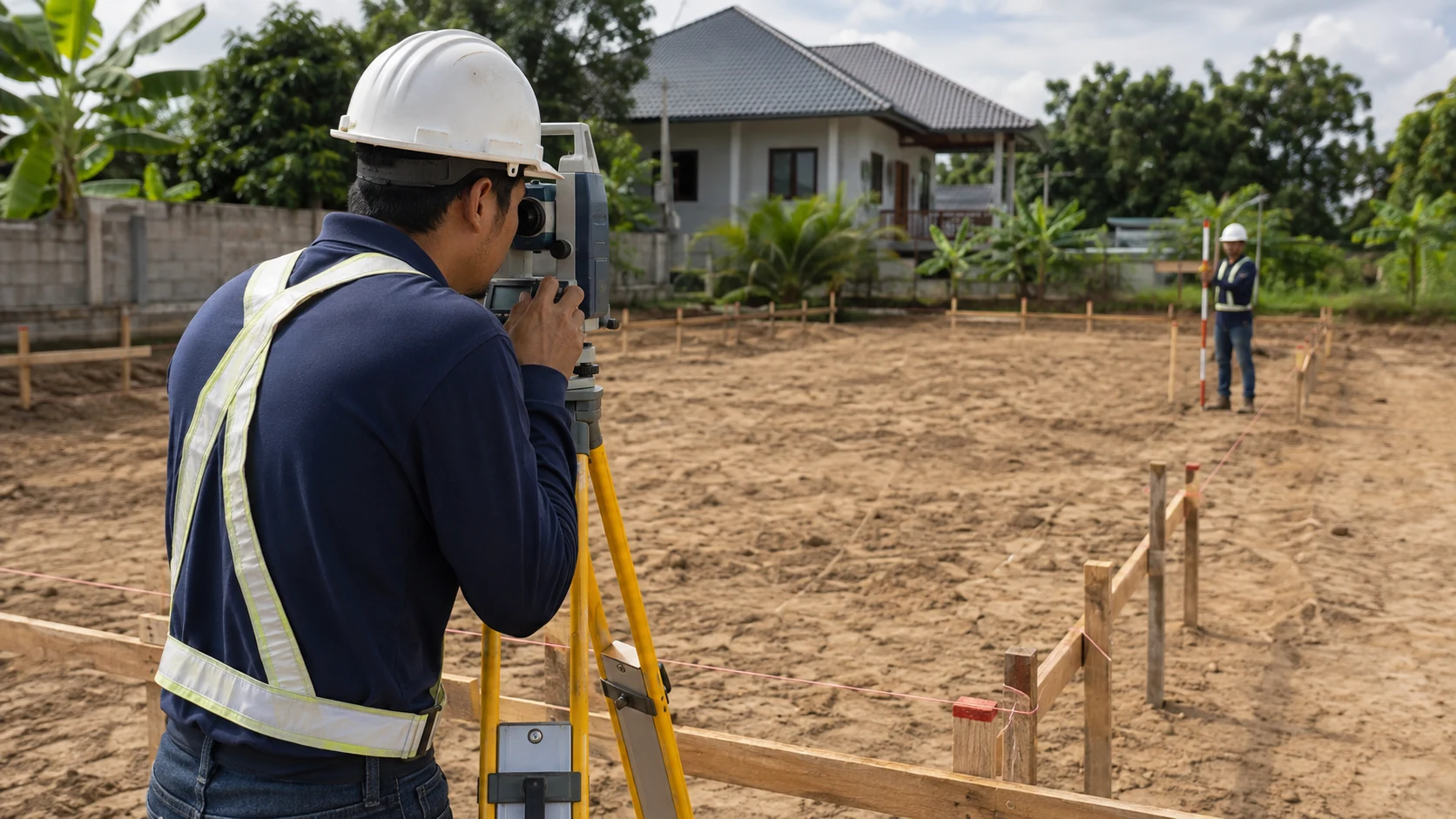

ขอให้ผู้รับผิดชอบสำรวจตรวจระยะระหว่างแนวกริด ระยะทแยงหรือค่าพิกัดที่ใช้ยืนยันรูปทรง และระยะอาคารจากจุดอ้างอิงตามแผนงาน วิธีตรวจและค่าคลาดเคลื่อนที่ยอมรับให้เป็นไปตามข้อกำหนดโครงการ เจ้าของบ้านไม่จำเป็นต้องใช้กล้องสำรวจเอง แต่ควรทราบว่าใครเป็นผู้ตรวจและตรวจจากแบบแผ่นใด
ผลการตรวจควรมีผังระบุตำแหน่ง วันที่ ภาพถ่าย และชื่อผู้ตรวจ หากใช้ไม้ผังหรือหมุดชั่วคราว ให้จัดตำแหน่งที่ลดโอกาสถูกเครื่องจักรชนและมีจุดอ้างอิงสำรอง เมื่อผังถูกกระทบต้องตรวจซ้ำก่อนนำไปใช้ อย่าถือว่าเชือกที่ขึงกลับในตำแหน่งใกล้เคียงมีความแม่นยำเท่ากับแนวที่ได้รับการตรวจแล้ว
ลองเดินการใช้งานจริงก่อนเริ่มเสาเข็ม
เมื่อทีมทำเครื่องหมายแนวอาคารแล้ว เจ้าของบ้านสามารถเดินดูทางเข้า ระยะเปิดประตูรถ เส้นทางขนของ และจุดต่อเชื่อมสวนได้ การเดินหน้างานช่วยตั้งคำถามได้เร็ว เช่น รถเลี้ยวเข้าช่องจอดได้ตามแนวคิดหรือไม่ พื้นที่ซ่อมบำรุงรอบถังน้ำอยู่ตรงไหน และช่องเปิดสำคัญหันไปพบสิ่งกีดขวางใด
ตัวอย่างเช่น เจ้าของบ้านเพิ่งพบว่าปากทางรถตรงกับเสาไฟเดิม สิ่งที่ควรทำคือบันทึกตำแหน่งจริงและให้ผู้ออกแบบทบทวนทางเลือกพร้อมผลกระทบต่อผัง ไม่ใช่สั่งเลื่อนแนวเสาให้พ้นเฉพาะจุด เพราะการเลื่อนหนึ่งแนวอาจเปลี่ยนช่วงคาน ขนาดห้อง และตำแหน่งฐานรากหลายจุดพร้อมกัน
ตั้งจุดหยุดตรวจและวิธีอนุมัติการเปลี่ยนผัง
กำหนดในแผนงานว่าเมื่อวางผังเสร็จจะตรวจร่วมกันก่อนเริ่มงานเสาเข็มหรือฐานราก โดยผู้ควบคุมงานตรวจความถูกต้องทางเทคนิค และเจ้าของบ้านยืนยันประเด็นการใช้งานที่ตกลงกันไว้ หากยังมีรายการค้าง ให้ระบุพื้นที่ที่ยังไม่อนุญาตให้เริ่มและผู้รับผิดชอบตอบคำถามอย่างชัดเจน
หลังตรวจแล้วควรเก็บผังที่ลงวันที่และสถานะอนุมัติในแฟ้มโครงการ รวมกับภาพหมุดอ้างอิงและบันทึกการเปลี่ยนแปลง เอกสารชุดนี้จะเป็นฐานสำหรับตรวจตำแหน่งเสาเข็มและสำรวจอาคารภายหลัง การเซ็นรับทราบของเจ้าของบ้านไม่ได้ทดแทนหน้าที่ออกแบบหรือตรวจรับทางวิศวกรรมของผู้รับผิดชอบ
เช็กลิสต์นำไปใช้
- มีเอกสารแนวเขตและรายการจุดอ้างอิงที่ตรวจสอบได้
- ผังบริเวณ ผังเสา และผังฐานรากใช้ฉบับล่าสุดตรงกัน
- ระบุระดับอ้างอิงของพื้น ถนน และระบบระบายน้ำ
- มีบันทึกผลสำรวจพร้อมชื่อผู้ตรวจและวันที่
- ตรวจการเข้าถึงที่จอดรถ ทางเดิน และจุดบริการหน้างาน
- กำหนดผู้อนุมัติและขั้นตอนตรวจใหม่เมื่อมีการเปลี่ยนผัง
คำถามที่พบบ่อย
เจ้าของบ้านตรวจผังเองได้ไหม
ช่วยตรวจความต้องการใช้งานและถามให้ทีมชี้ตำแหน่งจริงได้ แต่การยืนยันค่าพิกัด ระดับ ความคลาดเคลื่อน และความสอดคล้องกับแบบควรเป็นหน้าที่ของผู้รับผิดชอบสำรวจและผู้ควบคุมงานตามขอบเขตโครงการ
ใช้แบบบ้านสำเร็จรูปแล้วข้ามขั้นตอนนี้ได้หรือไม่
ไม่ได้ แบบบ้านยังต้องนำมาจัดผังให้เหมาะกับแปลงจริง ระดับพื้นที่และข้อมูลฐานรากต้องได้รับการพิจารณาใหม่ตามสภาพหน้างาน ไม่สามารถอาศัยรูปหน้าบ้านหรือขนาดพื้นที่ใช้สอยเพียงอย่างเดียว
วางผังเสร็จแล้วเปลี่ยนตำแหน่งบ้านได้ไหม
อาจทำได้เมื่อผู้เกี่ยวข้องตรวจผลกระทบและปรับเอกสารครบ แต่ควรตัดสินใจก่อนเริ่มงานเสาเข็ม การเปลี่ยนหลังเริ่มงานต้องประเมินงานที่ทำแล้ว ค่าใช้จ่าย และความถูกต้องของแบบหรือการอนุญาตที่เกี่ยวข้องด้วย
อ่านเพิ่มเติม: กรมโยธาธิการและผังเมือง: ข้อพิจารณาในการนำแบบบ้านไปใช้กับที่ดินจริง
